ZS型振动筛分机

所属分类：

产品中心

概要描述：

粉體真空称重系统由投料站或物料储仓、真空吸料机称重装置、PLC控制器等部件组成，可完成单物料定重量加料或多种物料不同配方配料的自动供料配料。广泛应用于医药、食品、化工、電池材料、建材、冶金、饲料加工等行业。以粉體真空称重系统应用于两种物料自动称重配料為例说明粉體真空称重系统的工作原理。物料A、B分别储存在两个料仓中,粉體真空称重系统开始工作,真空泵启动,物料A料仓底部螺旋放料阀A打开,螺旋启动,物料A被吸入称重料斗中,称中物料A达到-定重量时,螺旋停止,放料阀A关闭,，剩余在输送管中的物料继续被吸入到称重料斗中,吸净后称中物料B的重量正好是设定的重量;真空泵停止。粉體真空称重系统较传统的粉體称重系统具有工艺流程短,称重精度高可靠性高,设备布局高度灵活,大幅降低厂房高度有点。根据称重装置在粉體真空称重系统中不同位置,可组成多种加法秤、减法秤,以适应客户的不同需求。

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

产品编号：

数量

库存:

所属分类

電话：400-886-8879

所属分类

返回列表



产品描述

参数

主要用途/The main purpose

1、机械行业：粉末冶金、铸造型砂、铝镁合金粉、硬质合金粉、磁性材料、電焊料等等。
2、化工行业：树脂、塑料、涂料、染料、填充料、化妆品、化工原料、助溶剂等等。
3、医药及食品行业：中西原料药、生化药、冲剂、片剂、丸剂、淀粉、味精、奶粉、酵母等等。
4、玻璃、陶瓷、研磨料：玻璃粉料、研磨材料、陶瓷粉、石英砂等等。

产品特点/Product features

1、连续生产，自动分级筛选。
2、封闭结构，无粉尘溢散。
3、噪音低。
4、體积小、安装简单，操作和维护方便。
5、启动迅速，停車很平稳。
6、筛网利用率高，不易堵眼，更换丝网易。

工作原理/Working principle

振动筛由電动机的运转，使振动器产生激振，通过弹簧连接，使参振部分成复旋形振动，此振动轨迹是一种复杂的空间立體曲線，该曲線在水平投影為一圆形，在两垂直面上的投影均為椭圆形(即上下、左右、倾斜三维运动).调节振动器上下旋转重锤块的相位角，可改变筛面物料的运动轨迹，当上下重锤块重叠，相们角在0度时，物料从中以向外辐散；当重锤块的相位角在90度时，物料向中间聚拢。

振动電机结构	普通電机结构	上下偏心轮夹角	用途
0° -5°		运动轨迹物料由中心直線流向圆周方向	粗略筛分用于容易筛分物料的大批量筛分
10° -45°		物料作旋涡运动	一般筛分用于普通物料的筛分
50° -85°		物料的旋涡运动轨迹达到最長	精密筛分用于微粉、高凝聚性及难筛物料筛分
90° -100°		物料向中央集中	特殊物料筛分

技术参数/Technical parameters

型号	ZS-400	ZS-600	ZS-800	ZS-1000	ZS-1200	ZS-1500	ZS-2000
直径	400	600	800	1000	1200	1500	2000
有效筛面(m²)	0.118	0.28	0.5	0.785	1.130	1.77	3.4
层数	1-4层
振动频率(Hz )	1400
筛网目数(孔/时)	5目---325目（4mm---0.043mm）最大21mm
電机功率(kW)	0.25	0.25	0.55	0.75	1.1	1.5	3
单层重量	140	160	190	230	260	320	400
外型尺寸(单层mm)	600700950	700800950	9201070950	11201260950	132014801100	164018001200	214023001300

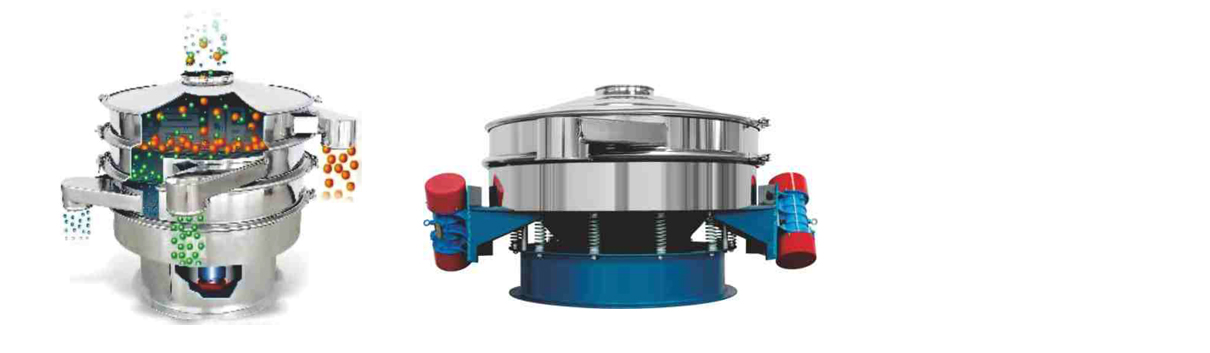

分级筛选模拟图/Graded screening simulation

筛选范围广/Wide screening range

ZS型系列振动筛分机对任何颗粒、细粉、浆液、粘液一定范围内均可筛选。筛分粉类最细可至500或0.028mm,过滤液體类最小可至5微米。分级筛选可筛一至五层筛网，能同时进行二至六个等级的分选或过滤。出料口位置可沿圆周360°任意改变。

高效率精确筛分/High efficiency and precise screening:

全封闭结构，粉末不飞扬、液體不泄露网孔不堵塞、筛分物料自动排出、闸门型结构使物料在筛面上充分筛分，精度高，处理最大，设备可安装到任何所需位置，不需固定，便于移动。

特色与优势/Features and advantages

固-液过滤能把各类浆液中的非溶性物质迅速地清除。筛网架分离式结构更换筛网简单方便，且增加筛网使用寿命。网架结构无死角，易清洗或消毒。不同的使用要求，可以选用不锈钢或碳钢两种材质。压式网架设计，3-5分钟筛网更换即可完成，换网用2人即可。

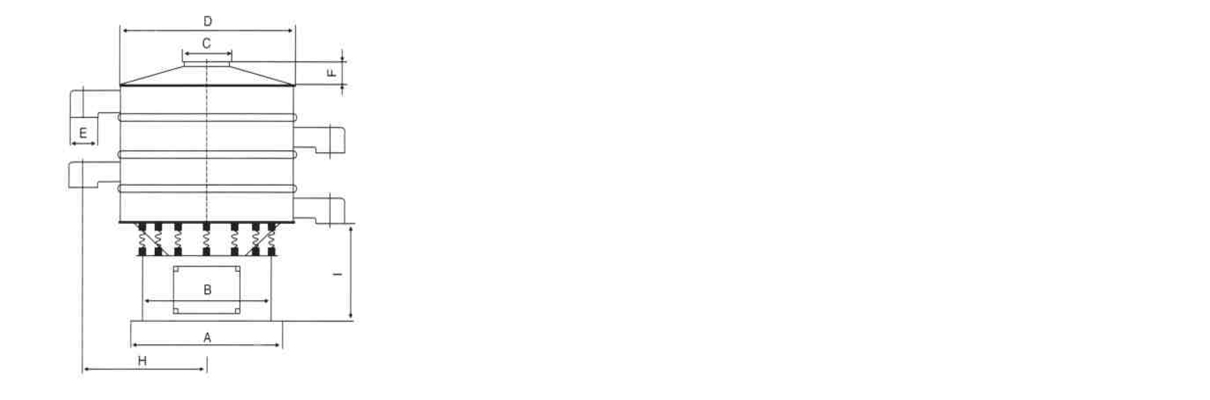

外形尺寸图/Dimensional drawing

外形安装尺寸/Outline mounting size

型号	A	B	C	D	E	F	H	I	单层高度	双层高度	三层高度
ZS-400	330	250	160	400	90	70	320	350	635	720	810
ZS-600	530	430	160	600	120	70	430	390	780	890	1000
ZS-800	675	575	250	800	120	70	550	440	850	970	1090
ZS-1000	800	700	250	970	150	90	665	440	866	976	1096
ZS-1200	975	875	250	1170	150	90	765	500	1035	1160	1280
ZS-1500	1200	1140	250	1470	200	110	800	540	1072	1212	1352
ZS-1800	1540	1440	300	1770	200	120	1025	680	1225	1390	1560
